一、混合模式

在ps中有很多的混合模式，如：正片叠底、滤色、变暗、变亮等等。下图为ps的算法公式图：

二、什么是正片叠底和滤色

正片叠底简单的来说就是“去白留黑”，所谓的“去白留黑”的实现原理就是将两张图的rgba相乘，rgba的各个值的区间为[0.0,1.0]，1.0乘任何值还是任何值本身，所以白色就被去除掉了。
滤色和正片叠底是相反的，也就是“去黑留白”。

三、正片叠底实现过程

下面例子中的两张图片原图为下面两个，第一张是效果图中的底图，第二张图是实现叠加效果的上层的图片

这两个图片混合模式的顶点着色器都是一样的。
例子：

1
2
3
4
5
6
7
8
9
10
const VSHADER_SOURCE = `
    attribute vec2 a_Position;    // 顶点坐标
    attribute vec2 a_PointUV;     // 顶点UV
    varying vec2 v_PointUV;

    void main(){
        gl_Position = vec4(a_Position,0.0,1.0);
        v_PointUV = a_PointUV;
    }
`;

正片叠底的片元着色器为：

1
2
3
4
5
6
7
8
9
10
11
12
const FSHADER_SOURCE = `
    precision mediump float;
    varying vec2 v_PointUV;
    uniform sampler2D u_Image;
    uniform sampler2D u_Image1;

    void main() {
        vec4 baseColor = texture2D(u_Image, v_PointUV);
        vec4 blendColor = texture2D(u_Image1, v_PointUV);
        gl_FragColor = blendColor * baseColor;
    }
`;

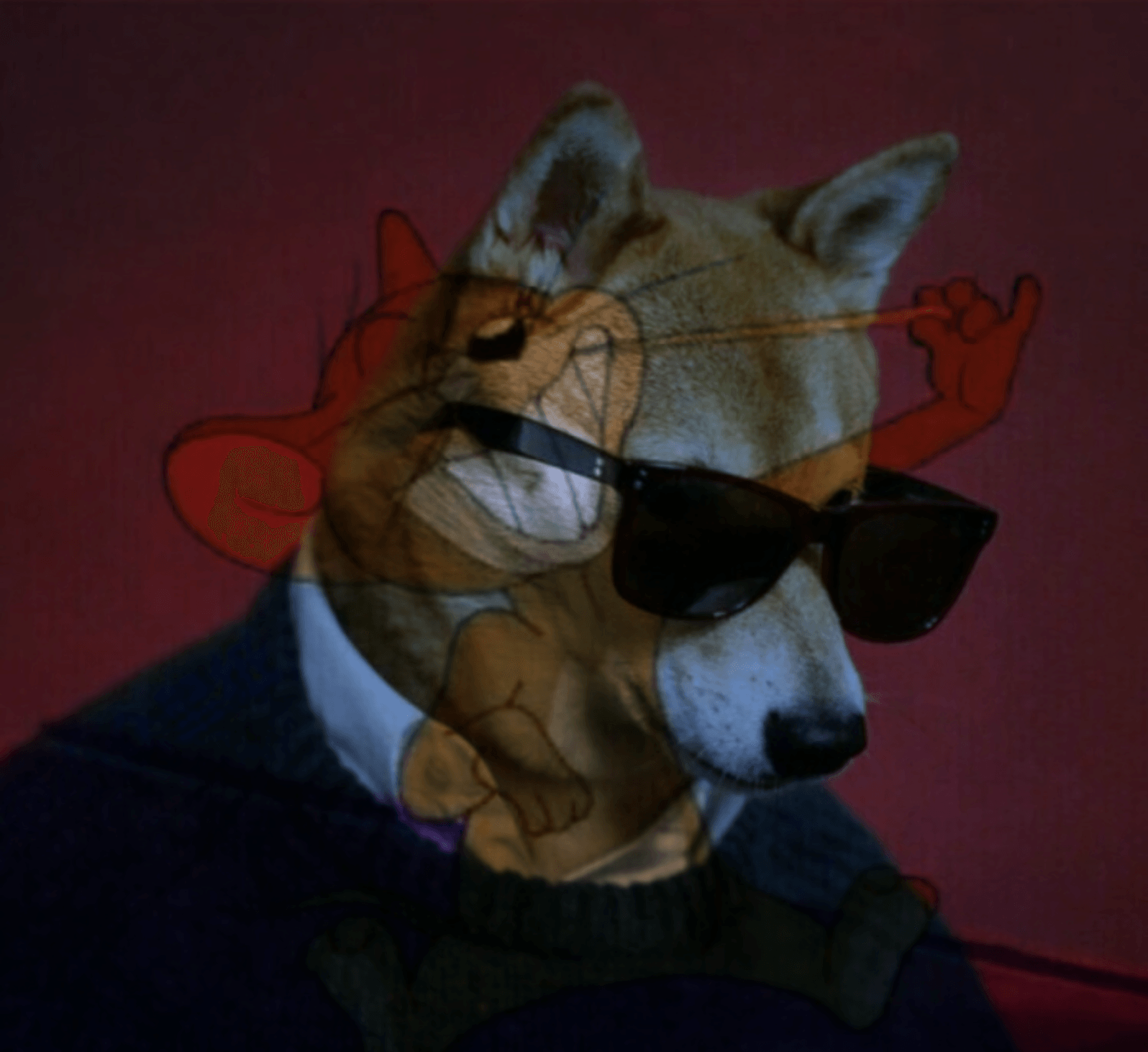

运行结果：

这种两张都没有透明的部分的图片正片叠底的效果是没错的，但是，当混合模式的图片部分有透明的话就会导致下层的图片显示不出来，如下图：

可以看的出来除了人物正片叠底了，人物之外透明部分是没有混合显示出来的。

为什么呢？

因为透明部分的alpha值是0.0，也就是rgba中的a是0.0，任何值乘以0.0都是0.0，所以下面的图片也就不显示了。

怎么显示出来下面的图片？

判断上层图片的alpha值是否为0.0，若为0.0时，就显示下层图片的颜色值。改良过的片元着色器如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
const FSHADER_SOURCE = `
    precision mediump float;
    varying vec2 v_PointUV;
    uniform sampler2D u_Image;
    uniform sampler2D u_Image1;
    void main() {
        // 底层图片颜色
        vec4 baseColor = texture2D(u_Image, v_PointUV);
        // 上层混合图片的颜色
        vec4 blendColor = texture2D(u_Image1, v_PointUV);
        vec4 color = blendColor * baseColor + blendColor * (1.0 - baseColor.a) + baseColor * (1.0 - blendColor.a);
        if(blendColor.a == 0.0){
            color = baseColor;
        }
        gl_FragColor = color;
    }
`;

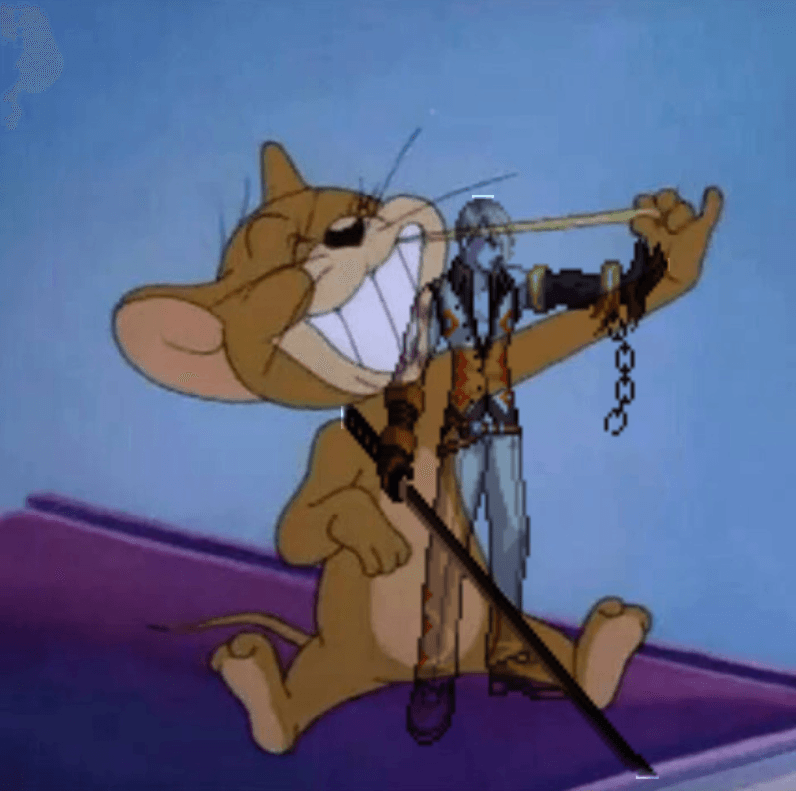

效果图如下：

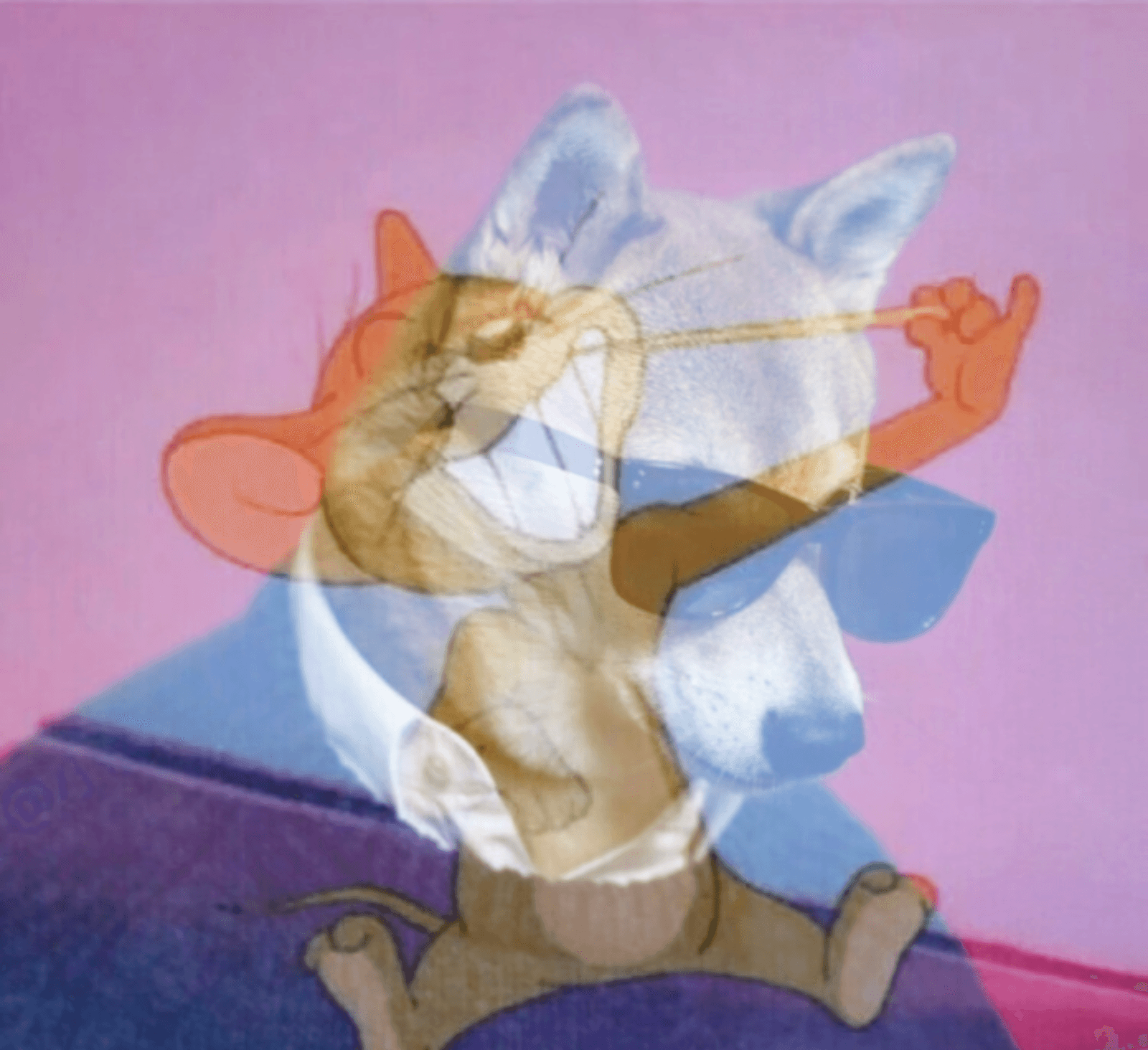

滤色实现过程

滤色的片元着色器为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
const FSHADER_SOURCE = `
    precision mediump float;
    varying vec2 v_PointUV;
    uniform sampler2D u_Image;
    uniform sampler2D u_Image1;
    void main() {
        // 底层图片颜色
        vec4 baseColor = texture2D(u_Image, v_PointUV);
        // 上层混合图片的颜色
        vec4 blendColor = texture2D(u_Image1, v_PointUV);
        vec4 color = vec4(1.0)-((vec4(1.0)-blendColor)*(vec4(1.0)-baseColor));
        if(blendColor.a == 0.0){
            color = baseColor;
        }
        gl_FragColor = color;
    }
`;

正片叠底完整代码片段：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
let textureList = [];

const VSHADER_SOURCE = `
    attribute vec2 a_Position;    // 顶点坐标
    attribute vec2 a_PointUV;     // 顶点UV
    varying vec2 v_PointUV;

    void main(){
        gl_Position = vec4(a_Position,0.0,1.0);
        v_PointUV = a_PointUV;
    }
`;
const FSHADER_SOURCE = `
    precision mediump float;
    varying vec2 v_PointUV;
    uniform sampler2D u_Image;
    uniform sampler2D u_Image1;
    void main() {
        // 底层图片颜色
        vec4 baseColor = texture2D(u_Image, v_PointUV);
        // 上层混合图片的颜色
        vec4 blendColor = texture2D(u_Image1, v_PointUV);
        vec4 color = blendColor * baseColor;
        if(blendColor.a == 0.0){
            color = baseColor;
        }
        gl_FragColor = color;
    }
`;

const vShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vShader, VSHADER_SOURCE);
gl.compileShader(vShader);

const fShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fShader, FSHADER_SOURCE);
gl.compileShader(fShader);

const program = gl.createProgram()
gl.attachShader(program, vShader) // 添加顶点着色器
gl.attachShader(program, fShader) // 添加片元着色器
gl.linkProgram(program) // 连接 program 中的着色器

gl.useProgram(program) // 告诉 WebGL 用这个 program 进行渲染
const bufferId = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, bufferId);

draw()

function random(min, max) {
    return min + Math.random() * (max - min);
}

async function draw() {
    let data = [
        -1, -1, 0, 0,
        1, -1, 1, 0,
        1, 1, 1, 1,
        1, 1, 1, 1,
        -1, 1, 0, 1,
        -1, -1, 0, 0,
    ];
    data = new Float32Array(data)
    await loadTextureImage(0, './images/1.jpeg')
    await loadTextureImage(1, './images/0.jpeg')

    const FSIZE = data.BYTES_PER_ELEMENT;

    gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);
    const a_Position = gl.getAttribLocation(program, 'a_Position');
    gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, FSIZE * 4, 0);
    gl.enableVertexAttribArray(a_Position);

    const a_PointUV = gl.getAttribLocation(program, 'a_PointUV');
    gl.vertexAttribPointer(a_PointUV, 2, gl.FLOAT, false, FSIZE * 4, FSIZE * 2);
    gl.enableVertexAttribArray(a_PointUV);


    const u_Image = gl.getUniformLocation(program, "u_Image");
    gl.activeTexture(gl.TEXTURE0 + 0);
    gl.bindTexture(gl.TEXTURE_2D, textureList[0]);
    gl.uniform1i(u_Image, 0);

    const u_Image1 = gl.getUniformLocation(program, "u_Image1");
    gl.activeTexture(gl.TEXTURE0 + 1);
    gl.bindTexture(gl.TEXTURE_2D, textureList[1]);
    gl.uniform1i(u_Image1, 1);

    const u_TranslateImage = gl.getUniformLocation(program, "u_TranslateImage");
    gl.uniform1f(u_TranslateImage, translateNumber);

    gl.clearColor(1.0, 1.0, 1.0, 1.0);
    gl.clear(gl.COLOR_BUFFER_BIT);
    gl.drawArrays(gl.TRIANGLES, 0, data.length / 4)
}

// 判断是否是 2 的 整数次方
function isPowerOf2(value) {
    return (value & (value - 1)) === 0;
}

/**
    * 加载纹理
    */
function loadTextureImage(index, url) {
    return new Promise((resolve) => {
        const img = new Image();
        img.src = url || './images/0.jpeg';
        img.crossOrigin = 'anonymous'
        img.onload = () => {
            // 在 WebGL 里创建一个 texture
            let texture = gl.createTexture();
            textureList.push(texture)
            gl.bindTexture(gl.TEXTURE_2D, texture);
            gl.activeTexture(gl.TEXTURE0 + index);
            gl.bindTexture(gl.TEXTURE_2D, textureList[index])
            gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, true);
            gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, img);
            if (isPowerOf2(img.width) && isPowerOf2(img.height)) {
                gl.generateMipmap(gl.TEXTURE_2D);
            } else {
                console.log("非2的整数次方");
                gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
                gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
                gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
                gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR);
            }

            resolve(texture)
        }
    })
}
